Drenagem de estrada de mina: o que fazer antes da chuva

Drenagem de estrada de mina é dar caimento de 2% a 4% à pista, manter limpas as valetas em V das laterais e ter bueiro nos pontos baixos, tudo revisado antes de outubro. Em Minas Gerais, o período chuvoso vai de outubro a março e concentra quase toda a chuva do ano.

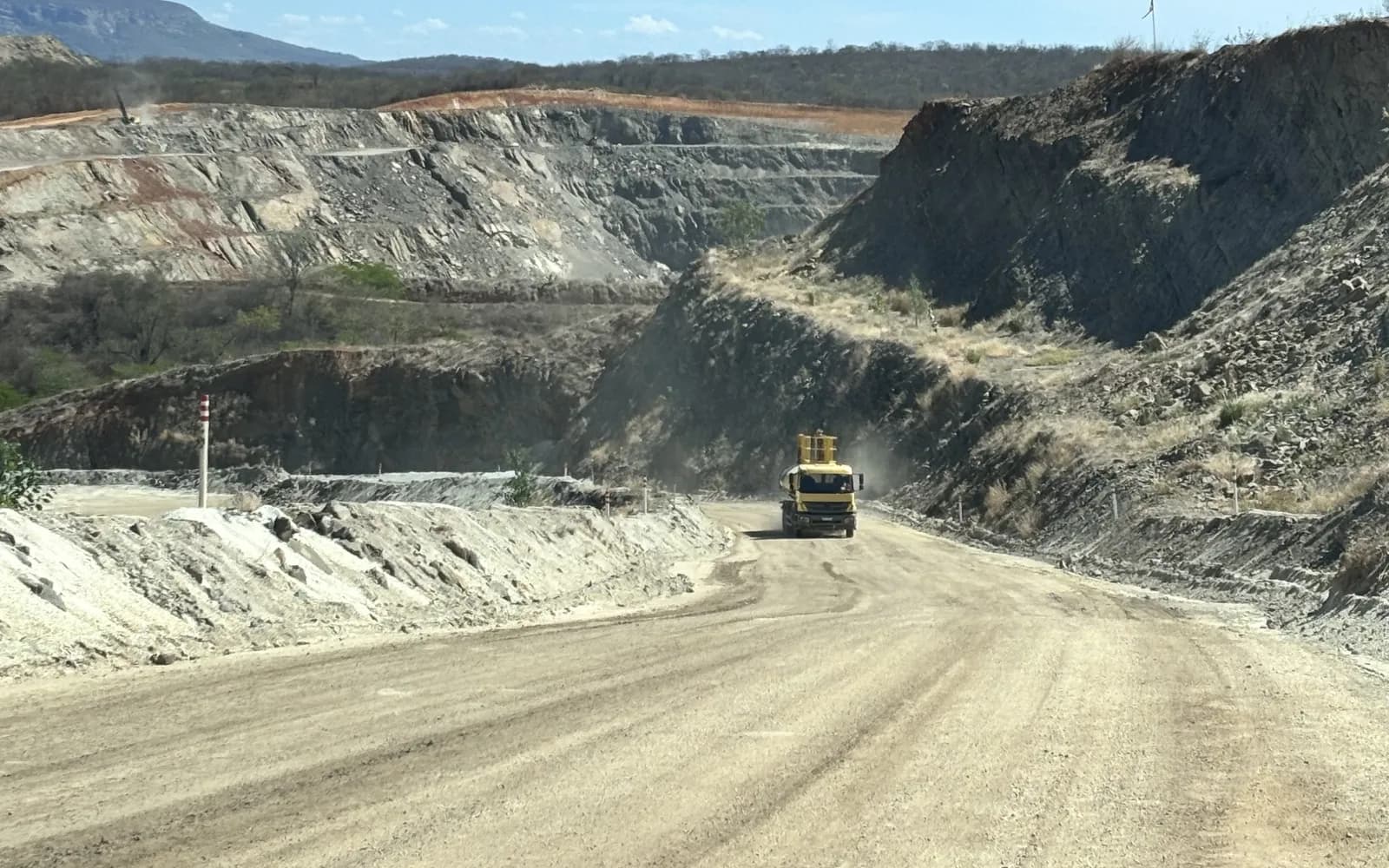

No seco, o problema da pista é a poeira, e o caminhão pipa resolve. Na chuva, o problema é a água que fica: ela amolece a base, abre sulco no rastro do pneu e tira aderência das descidas. Se você coordena uma operação, contrata transporte de material ou cuida da manutenção de vias, este artigo mostra quanto de caimento a pista precisa, como fazer valeta e bueiro, quanto a água custa em velocidade de caminhão e o que conferir antes da primeira chuva forte. Ele faz parte do guia sobre movimentação de solo e rocha em mineração.

Por que fazer a drenagem de estrada de mina antes da chuva?

Porque a chuva de Minas chega concentrada e encontra a pista do jeito que a seca deixou. Segundo o IGAM, o estado tem dois períodos bem separados: o chuvoso, de outubro a março, responde por quase toda a chuva do ano, e o seco vai de abril a setembro. No período chuvoso, o total vai de cerca de 1.400 mm nas regiões mais chuvosas a menos de 800 mm no norte e no nordeste do estado.

A virada é rápida. Em Belo Horizonte, a normal de outubro é de 110,1 mm (INMET, 1991 a 2020), e a média histórica de dezembro passa de 339 mm. Outubro também engana: em 2022, a capital registrou 190,6 mm no mês, 73% acima da normal.

339,1mm

A água é o que mais estraga estrada de terra. O manual de projeto de vias de mina do antigo US Bureau of Mines, o IC 8758, de 1977, que a literatura do setor trata como ponto de partida, abre o capítulo de drenagem com esse aviso: a erosão pela água abre sulcos e lavagens na pista e satura o solo, tirando a estabilidade da base. Pista de mina leva caminhão de dezenas de toneladas o dia inteiro. Base saturada debaixo desse peso vira atoleiro em poucas viagens.

Na pista, a gente reconhece a drenagem que falhou pelo rastro: a água que não saiu pela lateral desce pela trilha do pneu e, em poucos dias de chuva, aquela trilha vira um sulco no meio da faixa. Dá para corrigir em janeiro? Dá, mas com a frota esperando a pista secar.

O que a NR-22 exige da pista de mina na época de chuva?

A NR-22 não tem um item específico sobre drenagem de estrada em mina a céu aberto. Ela exige o resultado: vias mantidas em boas condições de segurança e trânsito (item 22.7.2) e velocidades permitidas de acordo com as condições das pistas, escritas no plano de trânsito (item 22.7.1). Na chuva, drenagem é o jeito de cumprir as duas.

O próprio glossário da norma lembra a água: a berma, diz a NR-22, é dimensionada para garantir a estabilidade do talude e facilitar a drenagem. Na fiscalização americana, a lista é explícita. O manual de inspeção de vias da MSHA, de 2020, manda o fiscal conferir se valetas e bueiros tiram a água da pista e se as vias estão razoavelmente livres de água e de detritos.

O que é abaulamento e quanto de caimento a pista de mina precisa?

Abaulamento é a inclinação transversal da pista, que faz a água da chuva escorrer para a lateral em vez de parar no meio. O IC 8758 recomenda de 1/4 a 1/2 polegada de queda por pé de largura, algo entre 2% e 4%. Numa pista de 20 m com o ponto alto no eixo, cada metade cai de 20 a 40 cm até a borda. Funciona como o telhado de uma casa: a água precisa saber para onde correr antes de cair.

O valor certo depende do piso e do tráfego:

A direção do caimento também conta. Em pista de uma faixa sobre aterro, o manual põe a borda mais alta do lado do talude mais íngreme, para a água correr para dentro. Em seção mista de corte e aterro, a pista inclina para o lado do corte e a água vai para uma valeta só. Em pista de duas faixas ou mais, o ponto alto fica no meio, com queda constante para os dois lados.

E se a pista ficou plana depois de meses de tráfego? Então ela vai segurar água na primeira chuva, e você vê isso numa volta pela via depois de uma chuva fraca: a poça marca onde o caimento sumiu. O mesmo manual avisa que curva vertical longa e quase plana desestimula a drenagem e costuma virar ponto mole e buraco.

Como deve ser a valeta de uma estrada de mina?

Em V, aberta em terreno firme e do tamanho da chuva que vai receber. O IC 8758 recomenda a valeta em V para quase todos os casos, por ser a mais simples de projetar, abrir e manter. O talude do lado da pista fica em 4:1 ou mais suave, ou seja, 4 m na horizontal para cada metro de altura, e nunca passa de 2:1. O talude de fora acompanha o material: quase vertical em rocha, 2:1 ou mais suave em solo.

O lugar da valeta segue quatro regras do manual:

1. Valeta em terreno natural ou em rocha, nunca em cima de aterro
2. Seção mista de corte e aterro: pista inclinada para o corte e a água numa valeta só, do lado do corte
3. Seção toda em corte: valeta dos dois lados
4. Seção em aterro: valeta paralela no pé, para proteger a base do talude

Quanto mais inclinada a valeta, mais rápido a água corre e mais solo ela arranca. Por isso o revestimento muda com a rampa:

Acima do corte, a estrada pede outra defesa. O Manual de Drenagem de Rodovias do DNIT, de 2006, manda abrir a valeta de proteção de corte a uma distância de 2 a 3 m da crista, para interceptar a água que desce do terreno antes que ela chegue ao talude. E toda valeta precisa ficar livre o tempo todo: o IC 8758 lembra que entulho ou material dentro dela muda a capacidade de projeto. Quantas vezes a própria manutenção da pista empurra cascalho para dentro da valeta?

A leira também trabalha na chuva. O manual lista, entre as funções dela, conduzir a água e evitar a erosão descontrolada do talude externo.

Onde colocar bueiro e de quanto em quanto?

Bueiro vai em todo ponto baixo da valeta, em todo cruzamento de vias, antes das curvas em rampa, na saída de um corte pleno para a seção mista e em cada curso d'água natural que a via atravessa. Essa é a lista do IC 8758, que trata o bueiro como o meio mais eficiente de levar a água para longe da pista. Entre esses pontos, o espaçamento depende da rampa:

Os valores valem quando não há regra local. O próprio manual cita um órgão estadual americano com espaçamentos menores, e o projeto de drenagem da mineradora vem antes de qualquer tabela.

Na saída, a água precisa chegar ao terreno sem cavar. O DNIT põe saídas d'água nos pontos baixos das curvas côncavas e usa dissipadores de energia onde o fluxo desce rápido, para reduzir a velocidade da água antes do deságue. Sem isso, o bueiro tira a água da pista e abre uma erosão logo abaixo dela.

Para qual chuva a drenagem é dimensionada?

Para a chuva forte. O IC 8758 dimensiona valeta pela chuva de 10 anos de recorrência e 24 horas de duração, a mesma referência das rodovias americanas. O DNIT usa a intensidade de 10 anos de recorrência para a sarjeta de corte. Em Minas, onde dezembro de 2022 fechou com 427,8 mm em Belo Horizonte, 26% acima da média, projetar pela média é projetar para a chuva que não derruba a pista.

O que a água na pista faz com o caminhão?

Primeiro, tira velocidade. A conta começa na resistência ao rolamento, o esforço que o pneu faz para avançar sobre o piso. Thompson e Visser (2003) registram a estimativa de que ela sobe 0,6% a cada centímetro que o pneu afunda, acima do mínimo de 1,5% a 2% de uma via firme. Pista encharcada onde o pneu afunda 5 cm soma 3 pontos percentuais.

26%

Esses números são por ponto percentual, num ciclo que se repete o dia inteiro, com a frota inteira. O custo da pista que não drenou aparece no fim do turno, em toneladas que não saíram da frente.

A tração também cai. O regulador de segurança de minas de Queensland, na Austrália, alerta que a argila molhada pode perder até metade do atrito, e é na descida carregada que essa metade faz falta. O manual da MSHA acrescenta dois riscos de basculamento: material molhado que gruda na caçamba levantada, com risco de tombamento, e ponto mole na área de descarga, que pode virar o equipamento.

Vale rodar carregado numa pista que não drenou só para não parar a frente? Pelo item 22.7.1 da NR-22, a velocidade permitida segue a condição da pista, e pista molhada é uma dessas condições. Se você responde pelo plano de trânsito, é lá que essa velocidade precisa estar escrita.

O que verificar na estrada antes da primeira chuva?

Caimento, valetas, bueiros e leiras, nessa ordem, de preferência em setembro, com a pista seca e a frota de apoio livre. A lista que serve para a maioria das estradas de mina:

1. Conferir o caimento transversal nos trechos longos e planos e refazer com motoniveladora onde a pista ficou plana ou com trilha de roda
2. Limpar as valetas e retirar o material que a manutenção da pista empurrou para dentro delas
3. Desobstruir a entrada e a saída de cada bueiro e confirmar que a água tem para onde ir do outro lado
4. Reabrir as valetas de proteção acima das cristas de corte
5. Conferir as saídas d'água e os dissipadores no pé dos aterros
6. Recompor a leira onde a água abriu passagem ou levou material na estação anterior
7. Marcar no plano de trânsito os trechos críticos e a velocidade de pista molhada
8. Definir quem vistoria a via depois de cada chuva forte e quem libera o tráfego

Na operação, a gente faz essa revisão antes da primeira chuva, com a motoniveladora refazendo o caimento e a escavadeira limpando valeta e boca de bueiro. Depois que o solo encharca, a mesma correção pede mais máquina e ainda tira a pista de operação enquanto acontece.

O que fazer depois de uma chuva forte?

Vistoriar a via antes de liberar o caminhão carregado, começando pelos pontos baixos, pelos bueiros e pelos taludes ao lado da pista. É ali que a água deixa o recado: bueiro entupido, valeta transbordada, sulco atravessando a pista, material escorregado do talude.

Três sinais pedem pista fechada ou velocidade reduzida até a correção:

1. Poça que não escoa, sinal de caimento perdido ou de valeta entupida
2. Trilha de roda afundando, sinal de base saturada
3. Trinca ou material solto na crista e no pé dos taludes ao lado da via, que o item 22.13.2 da NR-22 manda monitorar

A reconformação da pista espera o solo sair do ponto de lama. Enquanto isso, o plano de trânsito segura a velocidade, e a vistoria registra onde a água venceu, porque é por esses pontos que começa a revisão do ano seguinte.

O que fazer com isso na sua operação?

Pôr a drenagem no calendário de manutenção: revisão completa em setembro e vistoria depois de cada chuva forte, de outubro a março. No seco, a pista pede água na medida certa, e o controle de poeira cuida disso. Na chuva, pede o contrário: tirar a água o mais rápido possível. São duas metades do mesmo ano, na mesma estrada.

O mínimo para começar cabe em três frentes. Caimento de 2% a 4% conforme o piso. Valeta em V limpa, revestida conforme a rampa, com bueiro nos pontos baixos e no espaçamento da tabela. Velocidade de pista molhada escrita no plano de trânsito. Se a sua estrada já passou por uma estação chuvosa, ela mostrou onde falhou: comece por esses pontos.

Onde a FX Minas entra?

A FX Minas Construtora executa drenagem superficial e manutenção de acessos e vias de serviço dentro do projeto da mineradora, junto com a movimentação de solo e rocha e a terraplenagem. A frota própria inclui motoniveladoras, escavadeiras e caminhões pipa, também disponíveis para locação de equipamentos.

Se a estrada da sua operação precisa estar pronta para a chuva, fale com a nossa equipe.

Fontes

1. NR-22, Segurança e Saúde Ocupacional na Mineração, redação da Portaria MTE 225/2024 (Ministério do Trabalho e Emprego): itens 22.7.1, 22.7.2, 22.7.5, 22.7.6, 22.13.2, 22.25.5.1 e glossário (berma), consultado em 25/10/2026.
2. IC 8758, Design of Surface Mine Haulage Roads, A Manual (Kaufman e Ault, US Bureau of Mines): caimento transversal, valetas, revestimento, bueiros, espaçamento e chuva de projeto, publicado em 1977.
3. Manual de Drenagem de Rodovias, Publicação IPR 724 (DNIT): valeta de proteção de corte, sarjeta de corte, saídas d'água e dissipadores de energia, publicado em 2006.
4. Roadways and Dumping Locations Inspection Handbook, PH20-I-1 (MSHA): inspeção de valetas, bueiros, água na via e locais de basculamento, publicado em novembro de 2020.
5. Mine haul road design and management best practices for safe and cost-efficient truck haulage (Thompson, SME Annual Meeting): efeito de 1 ponto percentual de resistência ao rolamento na velocidade do caminhão, apresentado em fevereiro de 2010.
6. Mine haul road maintenance management systems (Thompson e Visser, Journal of the SAIMM, v. 103, n. 5): aumento da resistência ao rolamento por centímetro de penetração do pneu, publicado em 2003.
7. Avaliação do início do período seco 2023 (IGAM): períodos chuvoso e seco de Minas Gerais e totais do período chuvoso pela climatologia INMET 1991 a 2020, publicado em junho de 2023.
8. Balanço de outubro de 2022 em Belo Horizonte (INMET): chuva observada e normal de outubro de 1991 a 2020, publicado em 01/11/2022.
9. Balanço de dezembro de 2022 em Belo Horizonte (INMET): chuva observada e média histórica de dezembro, publicado em 02/01/2023.
10. Mines Safety Bulletin nº 94, Excessive watering of haul roads (Resources Safety and Health Queensland): perda de atrito da argila molhada, publicado em 22/01/2010.

Perguntas frequentes

Qual a inclinação transversal ideal para uma estrada de mina?

Entre 2% e 4%, segundo o manual de projeto de vias de mina do US Bureau of Mines. O valor menor serve para pista lisa e para trechos com lama frequente, sobretudo em rampa acima de 5%, onde um caimento maior faz o caminhão escorregar de lado. O maior serve para cascalho e rocha britada bem compactada, que precisam escoar rápido.

De quanto em quanto colocar bueiro numa estrada de mina?

Na falta de regra local, o manual IC 8758 recomenda no máximo 305 metros entre bueiros em rampa de até 3%, 244 metros de 3% a 6%, 152 metros de 6% a 9% e 91 metros a partir de 10%. Além desse espaçamento, vai bueiro em todo ponto baixo da valeta, em cruzamento de vias e antes de curva em rampa.

A NR-22 obriga a fazer drenagem nas estradas da mina?

A norma não tem um item próprio sobre drenagem de estrada a céu aberto. Ela exige vias mantidas em boas condições de segurança e trânsito, no item 22.7.2, e velocidade conforme a condição da pista no plano de trânsito, no item 22.7.1. Na época de chuva, a drenagem é o que mantém a via dentro dessas duas exigências.

Quando fazer a manutenção da drenagem das estradas em Minas Gerais?

Antes de outubro. O período chuvoso em Minas vai de outubro a março e concentra quase toda a chuva do ano, segundo o IGAM. A revisão de caimento, valetas e bueiros rende mais com a pista seca, e depois disso cada chuva forte pede uma vistoria antes de liberar o tráfego carregado.

Por que o caminhão rende menos na pista molhada?

Porque o pneu afunda e a resistência ao rolamento sobe, cerca de 0,6% para cada centímetro de afundamento. Cada ponto percentual a mais pode tirar até 10% da velocidade na rampa e até 26% no plano. A pista molhada também perde atrito, o que pede velocidade menor nas descidas.

Qual a diferença entre umectar e drenar a estrada da mina?

Umectar é molhar a pista de forma controlada no período seco, para segurar a poeira, como pede o item 22.7.5 da NR-22. Drenar é tirar da pista a água da chuva o mais rápido possível. A mesma estrada precisa das duas coisas em épocas diferentes do ano, e o excesso de água é risco nos dois casos.
