Operação de lavra em mina a céu aberto: como funciona?

Operação de lavra é o conjunto de operações que retira o minério da jazida seguindo um plano aprovado: perfuração e desmonte da rocha, carregamento, transporte e, no método mais comum em mina a céu aberto, o avanço da cava em bancadas, degraus com altura, ângulo e largura definidos em projeto. Cada bancada lavrada vira um novo degrau na parede da cava, e a sequência delas é o que o plano de lavra decide com meses ou anos de antecedência.

Se você opera ou contrata dentro de uma mina, vale a pena entender essa engrenagem além do que aparece no pátio: o plano que a ANM aprova, a norma que dimensiona cada bancada, o relatório que prova que a mina está dentro do combinado e os conceitos, ROM, teor de corte, diluição, que decidem se o material que chega na usina vale o que o plano previu. Este artigo faz parte do guia sobre movimentação de solo e rocha em mineração e olha pro lado do planejamento: o que rege a operação de lavra, quem aprova o quê e onde a execução, a movimentação de material em si, se encaixa nesse plano.

O que é operação de lavra, legalmente e na prática?

Na lei, lavra é a extração industrial de uma jazida, do minério bruto até o produto que pode seguir para beneficiamento. Na prática, dentro de uma mina a céu aberto, ela se organiza num ciclo repetido bancada a bancada: perfuração de furos com o espaçamento do plano de fogo, desmonte com explosivo, carregamento do material solto e transporte até o destino, pilha de estéril, britador ou pátio de estocagem.

O que muda de mina para mina é o método. A lavra por bancadas, degraus escavados de cima para baixo com taludes calculados, responde pela maior parte da produção mineral a céu aberto no Brasil, especialmente em minério de ferro. Em depósitos tabulares e pouco espessos, aparece a lavra em tiras, com o estéril de um corte servindo de depósito para o corte seguinte. Pedreiras e depósitos aluvionares usam variações do mesmo princípio, adaptadas à geometria do material.

Uma frente de lavra nunca trabalha sozinha. Ela avança dentro de um plano que já decidiu, com antecedência, até onde aquela bancada vai, quando a próxima abre e o que fazer com o que sai dela. Quantos degraus separam a frente de hoje da cava final prevista para daqui a dez anos? É esse plano, e a norma que dimensiona a bancada, que definem se a operação de amanhã é segura e viável.

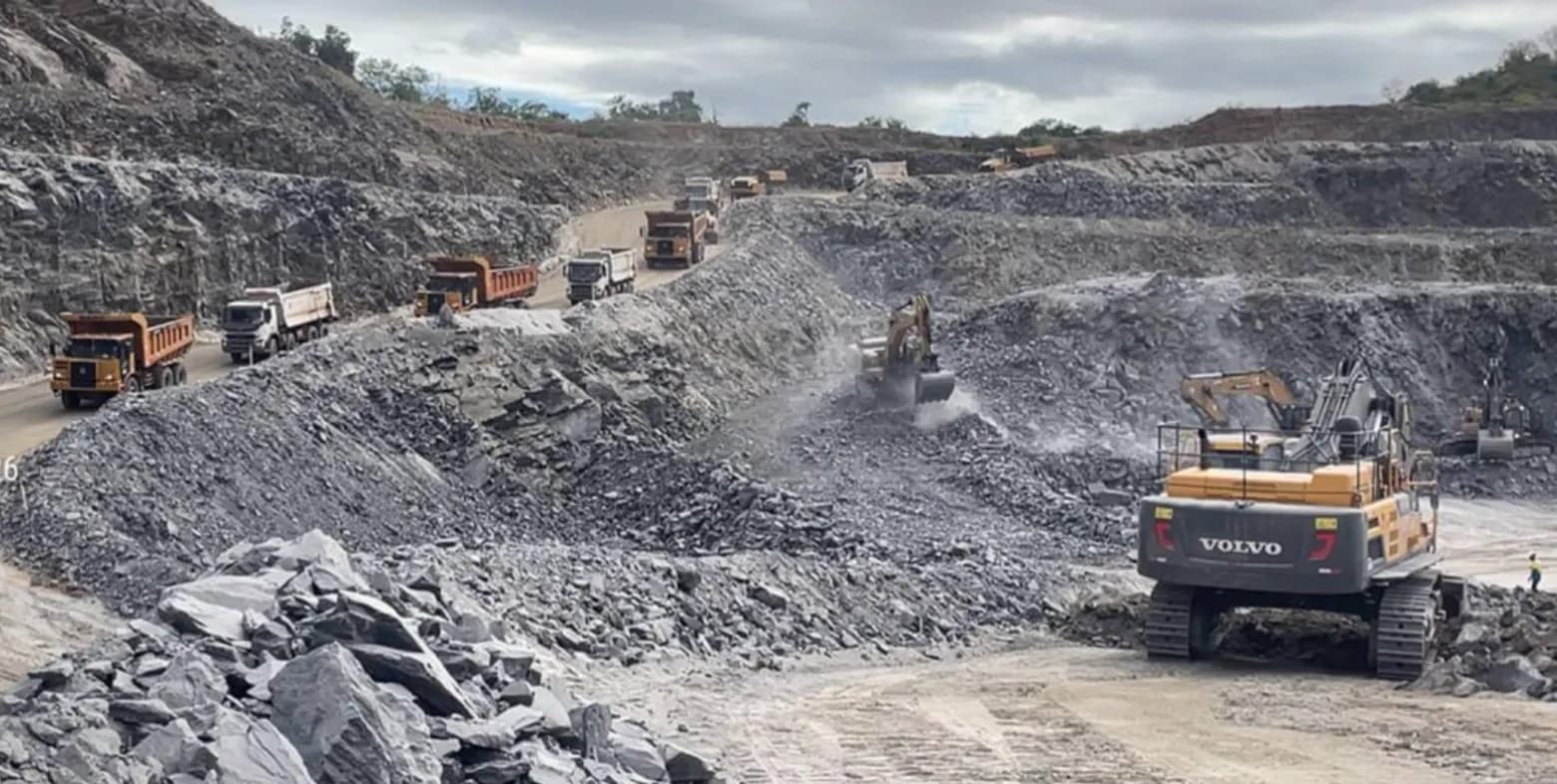

Como funciona o método de lavra por bancadas?

Em degraus. Cada bancada tem uma face, o talude que sobe da base até a crista, uma berma, a plataforma horizontal entre uma bancada e a próxima, e uma altura definida no projeto. A cava inteira, olhada de fora, é uma escada gigante: bancadas empilhadas, cada uma um pouco recuada da anterior, formando o ângulo geral do talude da cava.

O ciclo dentro de cada bancada segue quatro etapas:

1. Perfuração. Furos verticais ou inclinados, no espaçamento e na profundidade definidos pelo plano de fogo, prontos para receber o explosivo.
2. Desmonte. A detonação fragmenta a rocha no tamanho que o equipamento de carga consegue manejar. É etapa da mineradora ou de empresa especializada, nunca da contratada de movimentação.
3. Carregamento. Escavadeira hidráulica ou pá carregadeira enche o caminhão com o material já solto.
4. Transporte. O caminhão leva o material até o destino, minério para o britador ou pátio, estéril para a pilha.

A geometria de cada degrau não é arbitrária. A NRM-02, a norma da ANM para lavra a céu aberto, exige no item 2.4.5 que a altura de bancada, o ângulo de face, a largura de berma e o ângulo geral de talude sejam projetados de acordo com os melhores recursos de geologia, de engenharia, mecânica das rochas e mecânica dos solos. O item 2.2.1.1 completa: largura mínima, altura e ângulo máximo das bancadas dependem das condições geomecânicas do maciço, dos serviços a executar e do porte dos equipamentos usados.

O que a NRM-02 exige da geometria e da segurança das bancadas?

Um conjunto de regras pensadas para que a cava não vire risco à medida que cresce. A norma trata bancadas e taludes no item 2.2 e a estabilidade no item 2.4, e o resumo do que muda o dia a dia da lavra é este:

A norma também manda manter mapas atualizados. O item 2.3.1 exige que a geometria da cava, das pilhas e das demais estruturas seja atualizada a cada seis meses, e o item 2.3.3 lista o que esse acervo de plantas precisa conter: limites da concessão, perímetro da cava, faixas de segurança, contatos geológicos e cotas em pontos significativos a distâncias inferiores a 200 metros. Quando o item 2.4.2.1 aparece de verdade na parede, fratura nova, trinca no topo do banco, água saindo onde não saía, a norma é direta: paralisar e isolar até o estudo geotécnico apontar a causa e liberar a área.

200 m

O que é o plano de lavra e quem aprova?

É o documento técnico que descreve como a mina vai ser lavrada, do método à sequência, aprovado pela Agência Nacional de Mineração antes de a operação começar e atualizado ao longo da vida da mina. Ele integra o Plano de Aproveitamento Econômico previsto no artigo 39 do Código de Mineração (Decreto-Lei 227/1967), que exige a descrição do aproveitamento da jazida, das instalações de beneficiamento, dos indicadores de reserva e produção e do plano de fechamento da mina.

Assinatura é de engenheiro de minas ou geólogo legalmente habilitado, com Anotação de Responsabilidade Técnica registrada no Crea. Mudança de método de lavra, de sequência ou de qualquer parâmetro relevante do que foi aprovado passa de novo pela ANM antes de virar operação no campo.

O plano de lavra não fica engavetado depois de aprovado. Todo ano, quem opera precisa provar que a mina seguiu o combinado, e é aí que entra o Relatório Anual de Lavra.

O que é o Relatório Anual de Lavra e o que acontece se não entregar?

É a prestação de contas anual à ANM, obrigatória por força do artigo 67 da Portaria ANM 155/2016. O RAL traz produção, ROM e reservas do ano, e precisa ser entregue mesmo quando não houve lavra no período. O prazo é 15 de março para títulos com plano de aproveitamento econômico já aprovado (manifesto de mina, decreto de lavra, portaria de lavra, entre outros) e 31 de março para registro de licença sem plano aprovado.

Quem perde o prazo ou não entrega está sujeito a multa de R$ 4.327,34 por título minerário, cobrada processo a processo: uma mineradora com várias concessões multiplica a multa pelo número de títulos em atraso. O RAL é o instrumento que fecha o ciclo do plano de lavra: o que foi planejado entra num documento, o que foi executado entra no outro, e a ANM cruza os dois.

Como funciona o sequenciamento de lavra, de curto a longo prazo?

Em três horizontes, cada um com um nível de detalhe diferente. O planejamento de longo prazo é estratégico, feito antes de abrir a mina ou em ciclos plurianuais, e define a cava final, o método consolidado desde o algoritmo de Lerchs e Grossmann em 1965: nesse nível se escolhe entre um conjunto de cavas ótimas aninhadas (nested pits), calculadas para diferentes teores de corte, qual vai virar a cava do projeto. O médio prazo é tático, revisado anualmente ao longo da operação, e organiza a produção em pushbacks, fases intermediárias entre a cava atual e a cava final. O curto prazo é operacional, mensal ou por plano de desmonte, e é o que decide qual bancada abre nesta semana e qual caminhão vai para qual frente.

1. Longo prazo: define a cava final e o método de lavra, em base trimestral a anual.
2. Médio prazo: organiza pushbacks e metas de produção, revisado mensal a trimestralmente.
3. Curto prazo: sequencia bancadas e desmontes, em base diária a semanal.

Quando o plano de lavra muda de sequência, uma bancada nova entra antes do previsto, ou uma pausa no desmonte atrasa a liberação de uma frente, a gente sente isso primeiro na frota, não no escritório de planejamento: o encarregado de carga e transporte precisa realocar caminhão e escavadeira para outra frente no mesmo turno, muitas vezes com poucas horas de aviso. O sequenciamento no papel só vira produção quando a frota consegue acompanhar a mudança de frente.

O que são ROM, teor de corte e diluição de minério?

ROM é a sigla de run of mine, o minério bruto, do jeito que sai da bancada, antes de qualquer beneficiamento. Teor de corte é o teor mínimo que ainda compensa lavrar como minério: abaixo dele, o custo de extrair supera o valor do material, e ele vira estéril mesmo contendo o mesmo mineral em concentração menor. É o teor de corte que separa, na prática, o que vai para a pilha de estéril do que vai para o britador.

Diluição é a mistura de material estéril ou fora de especificação junto do minério durante a lavra, por limitação do desmonte ou do equipamento de carga em separar exatamente onde termina o corpo mineralizado. Ela reduz o teor médio que chega na usina em relação ao que o modelo geológico previa. Um estudo do Instituto Tecnológico Vale sobre a mina do Salobo, no Pará, mediu diluição operacional média de -1,8% contra uma diluição planejada de -2,55%, mostrando que a diferença entre o previsto e o executado é o que orienta o ajuste do plano de curto prazo. Em estudos de viabilidade, é comum usar 5% de diluição como referência para depósitos maciços e 10% para depósitos tabulares, mais delgados e mais sensíveis à imprecisão do desmonte.

-1,8%

Quanto mais fino o corpo de minério e mais impreciso o desmonte, maior a diluição. Pense num bolo em camadas cortado com faca cega: quanto mais fina a camada que você quer isolar, mais fácil arrastar um pedaço da camada vizinha junto. Quanto da diferença entre o teor previsto e o teor que chega na usina a sua operação mede todo mês, e não só no fechamento do ano?

Quem desmonta a rocha e quem transporta o material?

A mineradora, ou uma empresa especializada nessa etapa específica, cuida da perfuração e do desmonte quando o material exige explosivo. A contratada de movimentação entra depois, no material já solto: carregamento, transporte, formação de pilhas e praças, manutenção de acessos. É assim que o Grupo FX Minas atua dentro da mina: opera o ciclo de movimentação, não faz perfuração nem desmonte de rocha.

Essa divisão vem da segurança operacional, não de uma preferência de escopo. Cada etapa tem regra própria, equipe treinada para aquele risco específico e responsável técnico que assina por ela. Misturar as duas dentro de um mesmo contrato, sem clareza de quem responde pelo quê, é receita para conflito no dia em que algo sai do previsto na frente de desmonte.

Como a estabilidade das bancadas é monitorada?

Com inspeção de rotina e vigilância contínua, não só quando algo já parece errado. A NRM-02 manda observar critérios de engenharia geotécnica ao longo de toda a vida da bancada, e lista, no item 2.4.2.1, o que conta como sinal de instabilidade: fraturas ou blocos soltos do corpo principal na face do banco, abertura de trincas no topo, surgimento de água por fratura nova, feições de subsidência na superfície, estruturas em taludes negativos e ruídos anormais vindos do maciço.

Quando um desses sinais aparece sem o monitoramento previsto, a norma é direta: a retomada das atividades só pode acontecer depois de medidas corretivas e liberação formal da área, e é vedado deixar material com risco de queda na crista da bancada. A inspeção é obrigatória em quatro momentos específicos: antes de iniciar o serviço, depois de cada detonação, depois de chuva forte ou prolongada, e sempre que houver mudança relevante na geometria da bancada. Quem sobe na bancada pra olhar a face antes do primeiro caminhão da manhã, depois de uma madrugada de chuva forte?

O que fazer com isso na sua operação?

Separar, com clareza, o que é plano e o que é execução. O plano de lavra, aprovado pela ANM, decide o método, a geometria de cada bancada e o sequenciamento; o RAL fecha a conta todo ano; a NRM-02 dá o critério técnico e de segurança para cada degrau da cava. A execução, carregamento, transporte, manutenção de acessos, é onde a contratada de movimentação entrega o que o plano definiu, sem entrar na etapa de desmonte.

Se você contrata movimentação de material, três perguntas ajudam a alinhar a contratação ao plano de lavra vigente: com que frequência o sequenciamento de curto prazo muda de frente, quanto de antecedência a operação costuma dar para realocar frota, e quem, dentro do contrato, responde pela geometria de bancada e pela drenagem que sustentam esse avanço. Se você está no lado do planejamento, a pergunta inversa importa tanto quanto: a frota contratada tem escala suficiente para acompanhar o ritmo que o plano de médio prazo está prevendo para os próximos pushbacks?

Onde a FX Minas entra?

A FX Minas Construtora executa a etapa de movimentação de solo e rocha dentro do plano de lavra da mineradora: carregamento e transporte de minério e estéril, com equipe e frota próprias, seguindo a sequência de bancadas e a geometria definidas em projeto. Perfuração e desmonte, quando o material exige, continuam com a mineradora ou com quem for especializado nessa etapa.

As frentes de apoio que sustentam a lavra, terraplenagem de acessos e praças, drenagem e a locação de equipamentos para picos de produção, entram no mesmo contrato quando a operação pede. Se a sua mina precisa de movimentação dimensionada junto com o plano de lavra, fale com a engenharia.

Fontes

1. NRM-02, Métodos de Explotação ou Lavra a Céu Aberto (Portaria DNPM 237/2001): itens 2.1 a 2.4, geometria de bancada, estabilidade e controles topográficos.
2. Decreto-Lei nº 227, de 28 de fevereiro de 1967, Código de Mineração: artigo 39, conteúdo do Plano de Aproveitamento Econômico.
3. Relatório Anual de Lavra (Geoscan): base legal no artigo 67 da Portaria ANM 155/2016 e valor da multa por título minerário.
4. Relatório Anual de Lavra, quem deve apresentar e quando (Ígnea): prazos de 15 e 31 de março.
5. Quantificação da diluição operacional na mina do Salobo (Régis Budke, Instituto Tecnológico Vale): diluição operacional e planejada medidas na mina do Salobo, Pará.
6. Sequenciamento e Programação de Lavra (Arthur Quintão de Andrade, dissertação de mestrado, USP): cava final, nested pits, pushbacks e algoritmo de Lerchs-Grossmann.
7. Descrição do processo de lavra em minas a céu aberto (PUC-Rio): ciclo de perfuração, desmonte, carga e transporte.
8. Plano de Fechamento de Mina, Resolução ANM nº 68/2021 (Ígnea): atualização a cada 12 meses e comunicação com dois anos de antecedência do fechamento.
9. NR-22, Segurança e Saúde Ocupacional na Mineração (Ministério do Trabalho e Emprego): item 22.7.6, leiras de proteção nas vias e praças.

Perguntas frequentes

O que é operação de lavra?

É o conjunto de operações que tira o minério da jazida: perfuração, desmonte, carregamento e transporte, guiado por um plano de lavra aprovado pela ANM. No método por bancadas, a cava avança em degraus, cada um com altura, ângulo e largura de berma definidos em projeto conforme a NRM-02.

Quem aprova o plano de lavra?

A Agência Nacional de Mineração (ANM). O plano de lavra integra o Plano de Aproveitamento Econômico previsto no artigo 39 do Código de Mineração (Decreto-Lei 227/1967), assinado por engenheiro de minas ou geólogo com ART registrada, e qualquer mudança significativa de método ou sequência precisa de autorização da agência.

O que é o Relatório Anual de Lavra (RAL)?

É a prestação de contas anual que todo titular de direito minerário em operação faz à ANM, com produção, ROM e reservas do ano, exigida pelo artigo 67 da Portaria ANM 155/2016. O prazo é 15 de março para quem tem plano de aproveitamento econômico aprovado e 31 de março para os demais casos, e a falta de entrega gera multa de R$ 4.327,34 por título minerário, mesmo sem produção no ano.

O que são ROM, teor de corte e diluição de minério?

ROM é o minério bruto, do jeito que sai da mina, antes do beneficiamento. Teor de corte é o teor mínimo que ainda compensa lavrar: abaixo dele, o material vira estéril mesmo tendo o mesmo mineral. Diluição é a mistura de estéril ou material fora de especificação junto do minério durante a lavra, por limitação do equipamento ou do desmonte, e reduz o teor médio que chega na usina.

Quem desmonta a rocha e quem transporta o material?

A perfuração e o desmonte, quando o material exige explosivo, ficam com a mineradora ou com uma empresa especializada nessa etapa específica. A contratada de movimentação entra depois, no material já desmontado: carregamento, transporte e formação de pilhas e praças. É assim que o Grupo FX Minas atua: não faz perfuração nem desmonte de rocha.

Operação de lavra e movimentação de solo e rocha são a mesma coisa?

Não exatamente. Operação de lavra é o termo mais amplo, e inclui o planejamento (plano de lavra, sequenciamento, geometria de bancada) que fica com a mineradora. Movimentação de solo e rocha é a parte executiva desse plano: escavação, carga e transporte, que pode ser contratada. Uma mina sem plano de lavra não roda; um plano de lavra sem quem execute a movimentação também não.
